フィルムの貼り合わせ加工｜複層構造対応・組立工程の削減に

フィルムの貼り合わせ加工においては、単純に2種類の材料を貼り合わせるだけでなく、保護フィルム、両面テープ、セパレーターなどを複数層に重ねた複層構造にが求められることもあります。

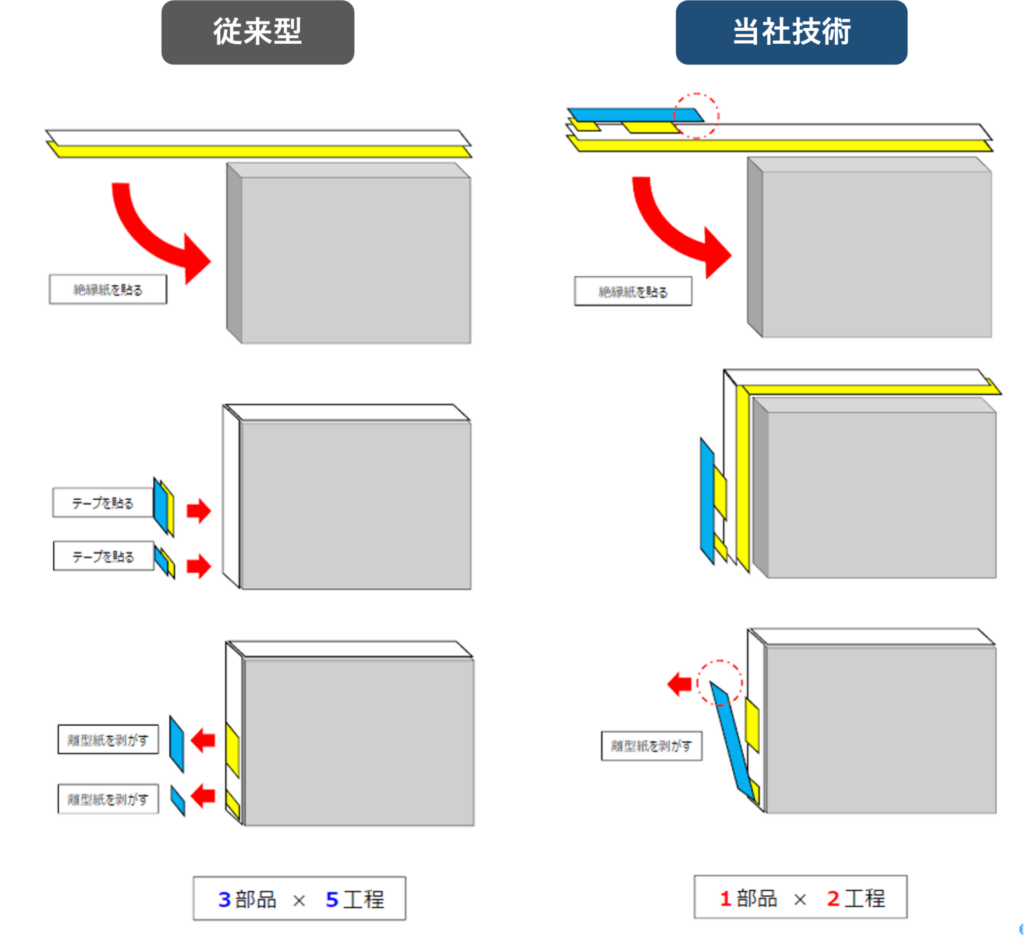

あらかじめ必要な材料を一体化しておくことで、製品の組み立て時に行っていた貼り付け作業やセパレーターを剥がす作業を減らすことも可能です。

また、タブ加工やスリット加工、ハーフカット加工などを組み合わせれば、作業者が扱いやすい状態で部品を供給できます。貼り合わせ加工を単なる材料の積層ではなく、後工程まで考慮した部品加工として設計することが、組み立て時間の短縮や作業ミスの削減につながります。

旭工業所では、素材同士の貼り合わせだけでなく、打ち抜き加工も同時に実現できる、ツーヘッド複層貼り合わせ加工機をクリーンルーム内に保有しております。

貼り合わせた部品を対象物に貼り付けやすい構造にするなど組み立て工程削減のノウハウがございます。

保護フィルム＋両面テープ加工品

以下の3層を貼り合わせた構造です。POB保護フィルムに両面テープを貼り合わせ、粘着面をPETセパレーターで保護しています。

・POB 50μ 保護フィルム

・両面テープ

・セパレーター（PET）

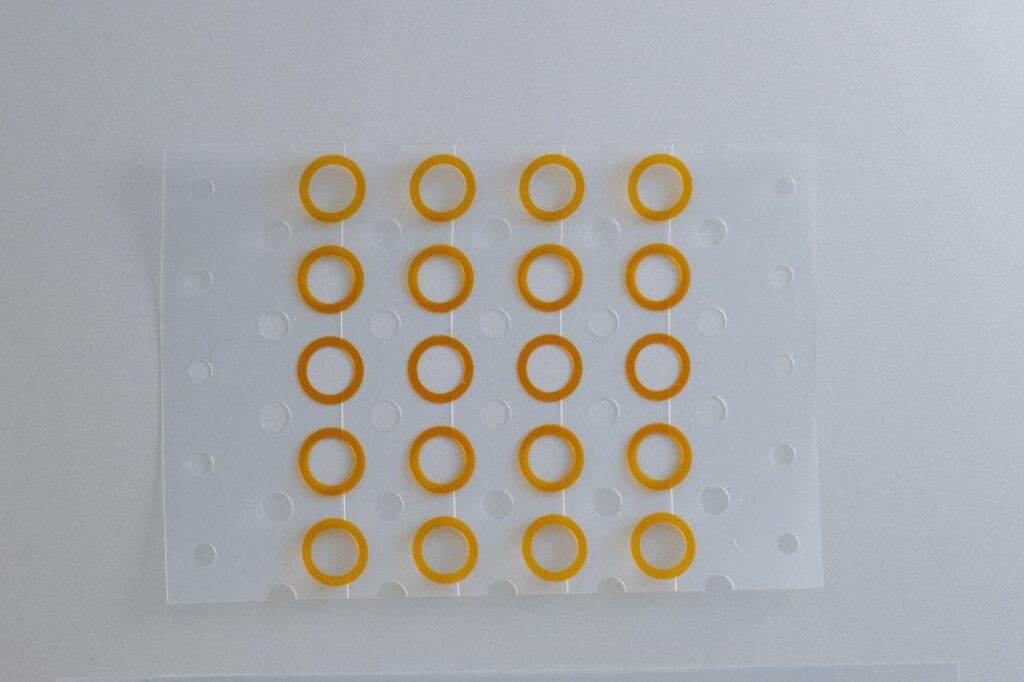

絶縁フィルム＋両面テープ加工品

以下の3層を貼り合わせた構造です。絶縁が必要な箇所へ貼り付けるカプトンフィルムに、固定用の両面テープとPETセパレーターを組み合わせています。

・カプトン絶縁フィルム

・両面テープ

・セパレーター（PET）

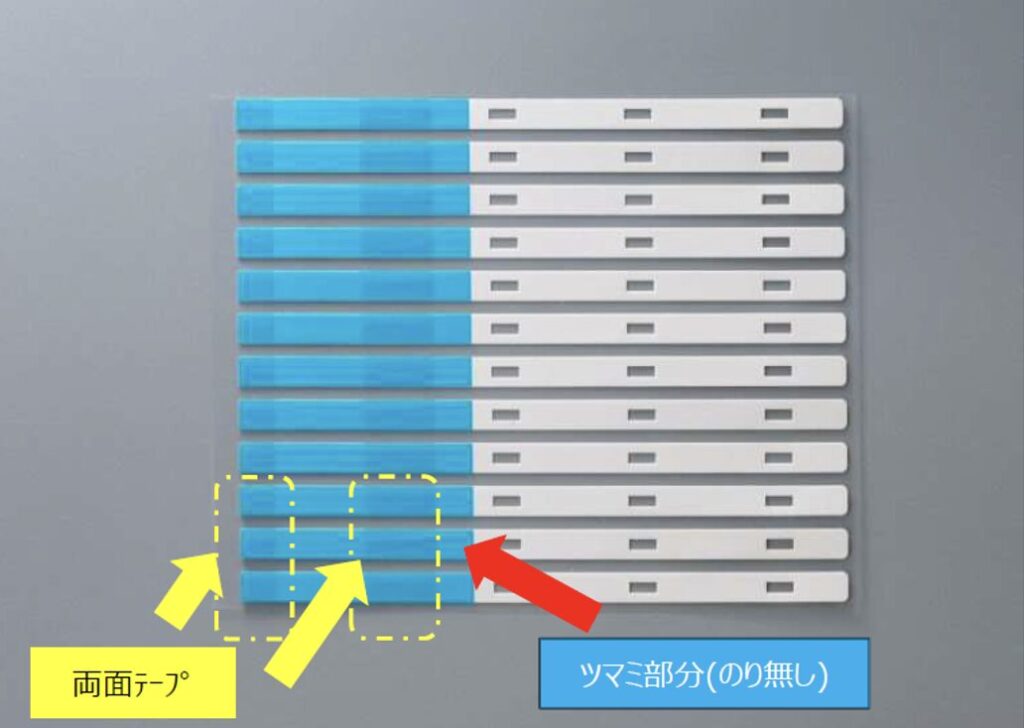

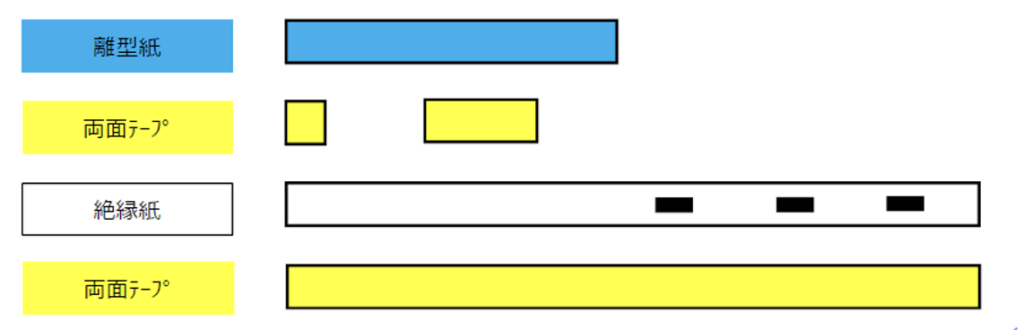

・絶縁紙の片面は「全面に両面テープ」

・絶縁紙のもう一方は「部分的に２箇所の両面テープ」

・２箇所の両面テープを「１枚の離型紙」で保護

フィルムの貼り合わせ加工では、使用する材料や積層数だけでなく、後工程でどのように部品を扱うかを考えることが重要です。保護フィルム、絶縁フィルム、両面テープ、セパレーターなどを複層化し、製品形状に合わせて加工することで、複数の材料を一つの部品として供給できます。

さらに、タブ加工やスリット加工、ハーフカット加工を組み合わせることで、セパレーターを剥がす、位置を合わせる、製品へ貼り付けるといった作業を行いやすくできます。

旭工業所では、フィルムや両面テープの貼り合わせだけでなく、製品形状に合わせた抜き加工や、組み立て工程を考慮した形状提案にも対応しています。複層構造のフィルム部品を検討している場合や、現在の貼り付け工程を削減したい場合はぜひお気軽にお問い合わせください。
